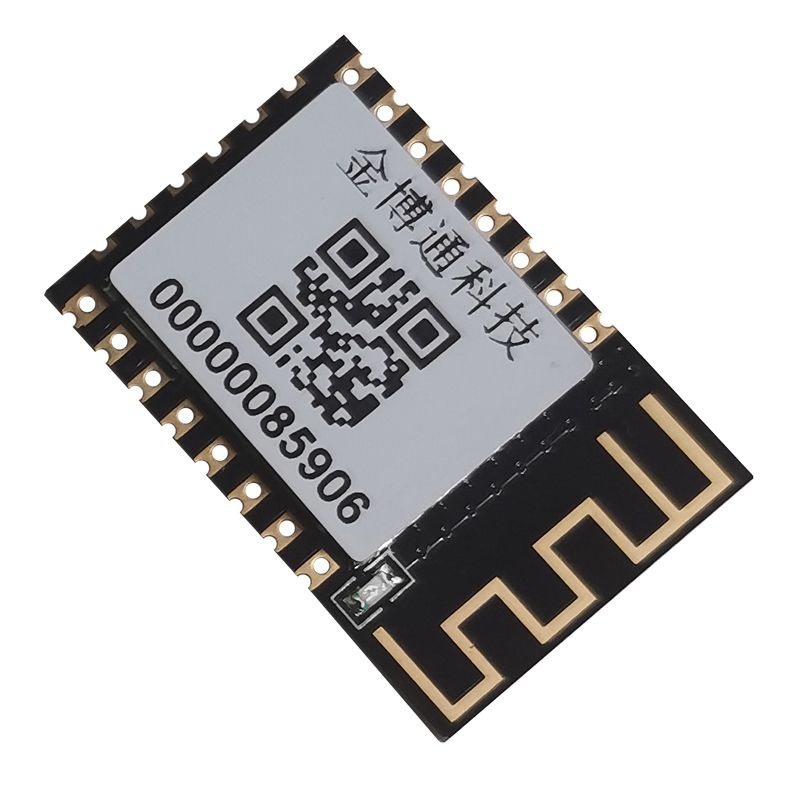

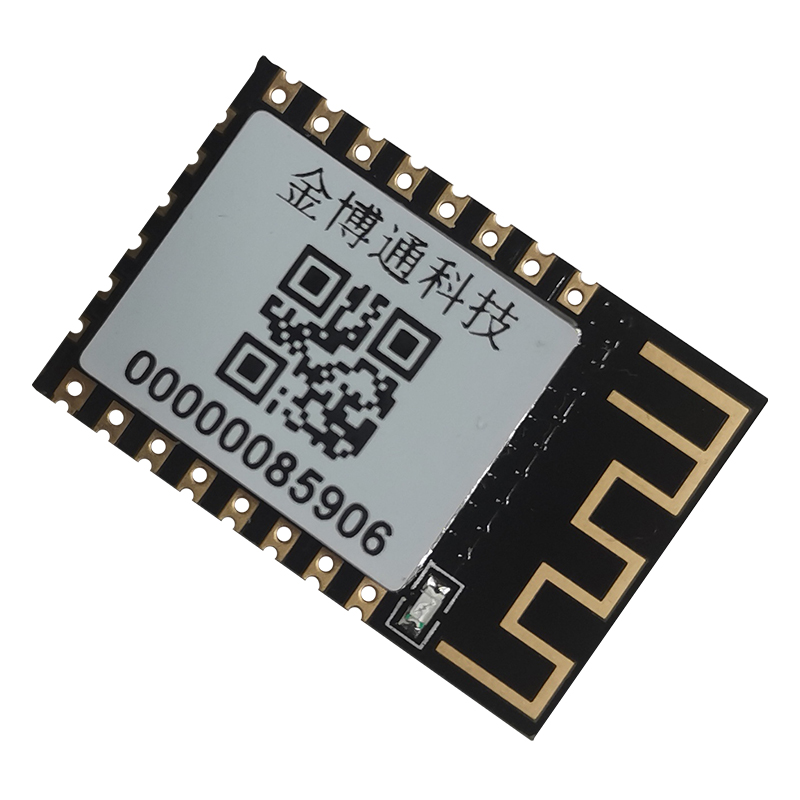

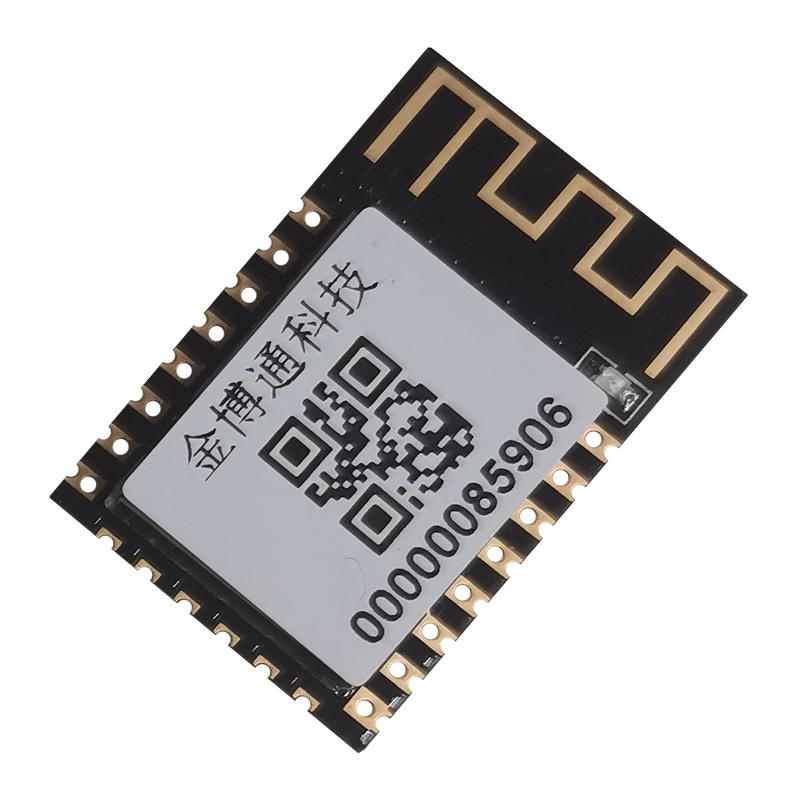

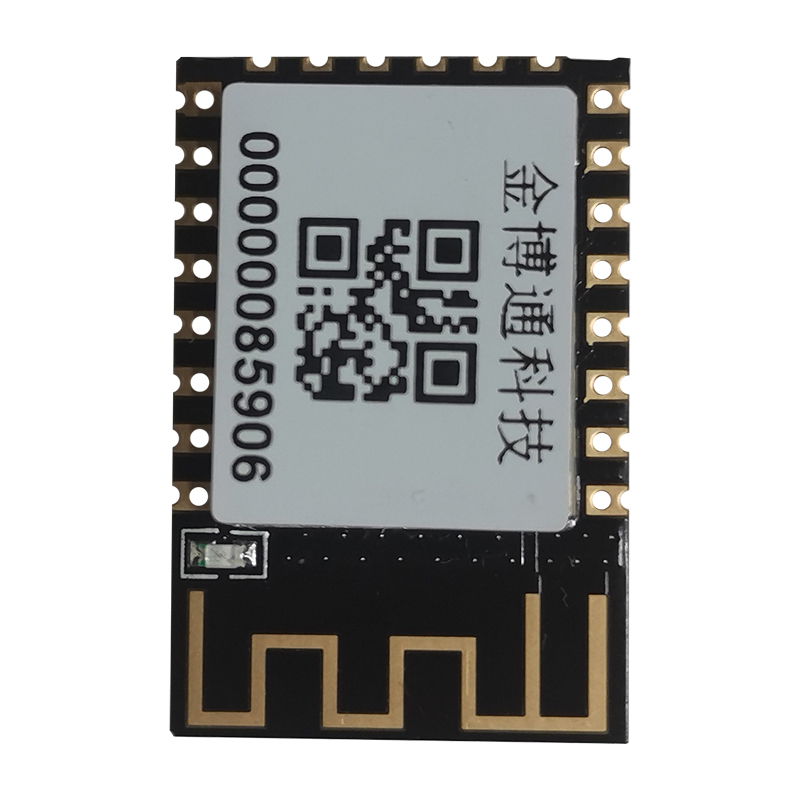

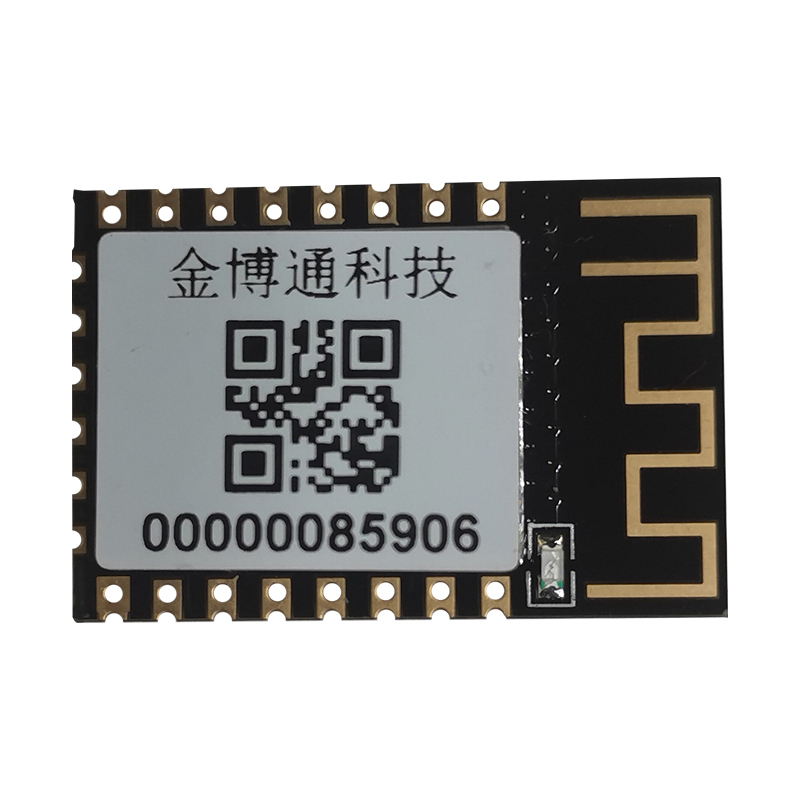

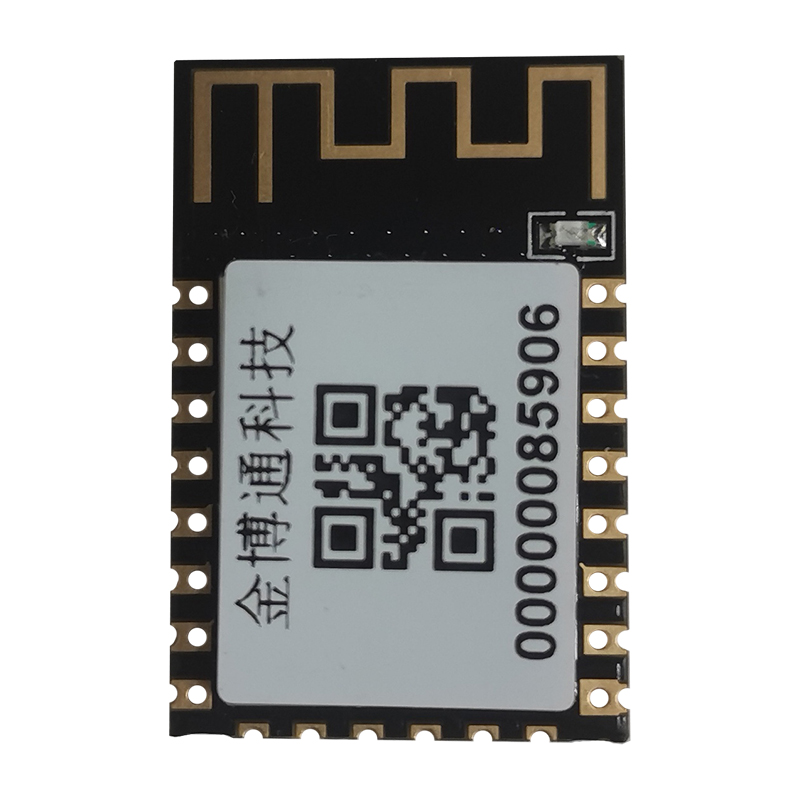

1. KB3077 Wifi模塊簡介

KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-無線網)模塊。內置TCP/IP協議棧，能夠?qū)崿F(xiàn)用戶串口、無線網（WiFi）接口之間的轉換。

用戶通過KB3077模塊，既可以在局域網內使用手機或PC機與其通訊，也可以讓其連接附近的WiFi路由器來進行使用手機互PC機與其互聯網遠程通訊，為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。

主要功能特點：

含軟件，即插即用，串口數據透傳，用戶無需用AT指令二次開發；
具有發明專利，成熟的軟件系統，用戶無需處理與路由器AP，公網服務器之間的連接等問題；同時支持用戶對軟件的定制開發；
多種工作模式，用戶根據需要選用；
既可以基于AP模式，也可以Station模式；
局域網、互聯網通訊同時并存；
網絡端既可以基于Server,也可以基于Client;
支持SmartLink一鍵配網；
局域網內可通過廣播指令獲取WiFi模塊的IP地址；
參數配置方便靈活，支持串口AT配置、局域網配置、互聯網配置等三種配置方式；
配備互聯網通訊平臺（云數據服務器）;

2.KB3077 Wifi模塊技術參數

3.KB3077 Wifi模塊規格參數

3.1 電氣參數

工作電壓： DC 5V/3.3V

功耗：

下列功耗數據是基于3.3V 的電源、25°C 的周圍溫度，并使用內部穩壓器測得。

[1] 所有測量均在沒有 SAW 濾波器的情況下，于天線接口處完成。

[2] 所有發射數據是基于 90% 的占空比，在持續發射的模式下測得的。

注①：Modem-Sleep 用于需要 CPU一直 處于工作狀態 如 PWM 或 I2S 應用等。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 U-APSD)，關閉WiFi Modem電路來省電。例如，在 DTIM3

時，每 sleep 300mS，醒來3mS 接收AP 的Beacon包等，則整體平均電流約 15mA。

注②：Light-Sleep 用于 CPU 可暫停的應用，如 WiFi 開關。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 U-APSD)，關閉WiFi Modem電路并 暫停 CPU 來省電。例如，在 DTIM3 時，每sleep 300 ms，醒來 3ms 接收 AP 的 Beacon包等，則整體平均電流約 0.9mA。

注③：Deep-Sleep 不需一直保持WiFi連接，很長時間才發送?一次 數據包的 應用，如每100 秒測量一次溫度的傳感器。例如，每 300 s 醒來后需 0.3 - 1s 連上 AP 發送數據,則整體平均電流可遠小于 1mA。

3.2 環境參數與尺寸

工作溫度：-20-70℃

工作濕度：10%-90%RH（不凝結）

存儲溫度：-40-80℃

存儲濕度：5%-90%RH（不凝結）

長寬厚:23*19.5*4mm

引腳插針尺寸：間距標準2.0m
